ポンプのグランドパッキン部からの異常水漏れは、商業施設や産業施設の設備管理者にとって深刻な問題です。この記事では、茨城県の空調・設備メンテナンス専門企業MULTI INTECが、グランドパッキンからの漏れの原因、診断方法、応急処置、長期的な解決策を詳しく解説します。実際の現場写真を交え、わかりやすくお伝えします。
1. グランドパッキンとは？その役割を理解する
グランドパッキンは、ポンプのシャフトとハウジングの間をシールし、液体漏れを防ぐ重要な部品です。主に繊維や樹脂で作られ、圧縮して密閉性を保ちます。
主な役割
漏れ防止: ポンプ内部の液体が外部に適正量以上に漏れるのを防ぐ。
摩擦低減: シャフトの回転を妨げず、スムーズな動作を維持。
耐久性: 高圧・高温環境でも安定した性能を発揮。
2. 異常水漏れの主な原因
グランドパッキン部からの異常水漏れは、主に以下のような原因で発生します。
2.1. パッキンの摩耗
長期間の使用によりパッキンが摩耗し、シール性能が低下します。特に、高速回転や高圧環境では摩耗が早まります。
2.2. 不適切な締め付け
パッキンの締め付けが強すぎると過熱や摩耗が進行し、弱すぎると漏れが発生します。
2.3. シャフトの損傷
シャフト表面の傷や腐食がパッキンの密閉性を損ないます。
2.4. 不適切なパッキン材
使用環境（温度、圧力、液体の性質）に合わないパッキン材を選ぶと、早期劣化を引き起こします。

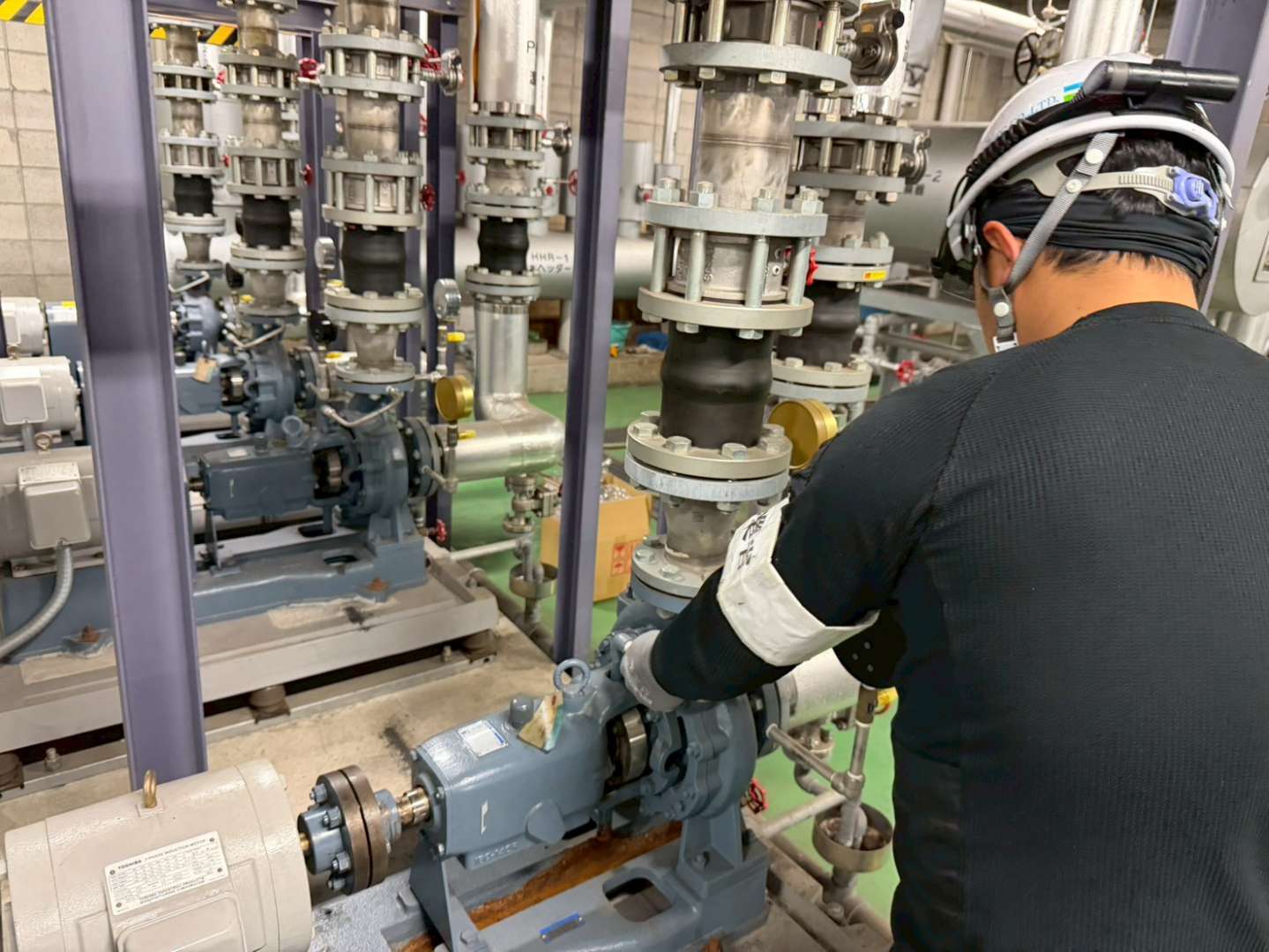

3. 異常水漏れの診断方法

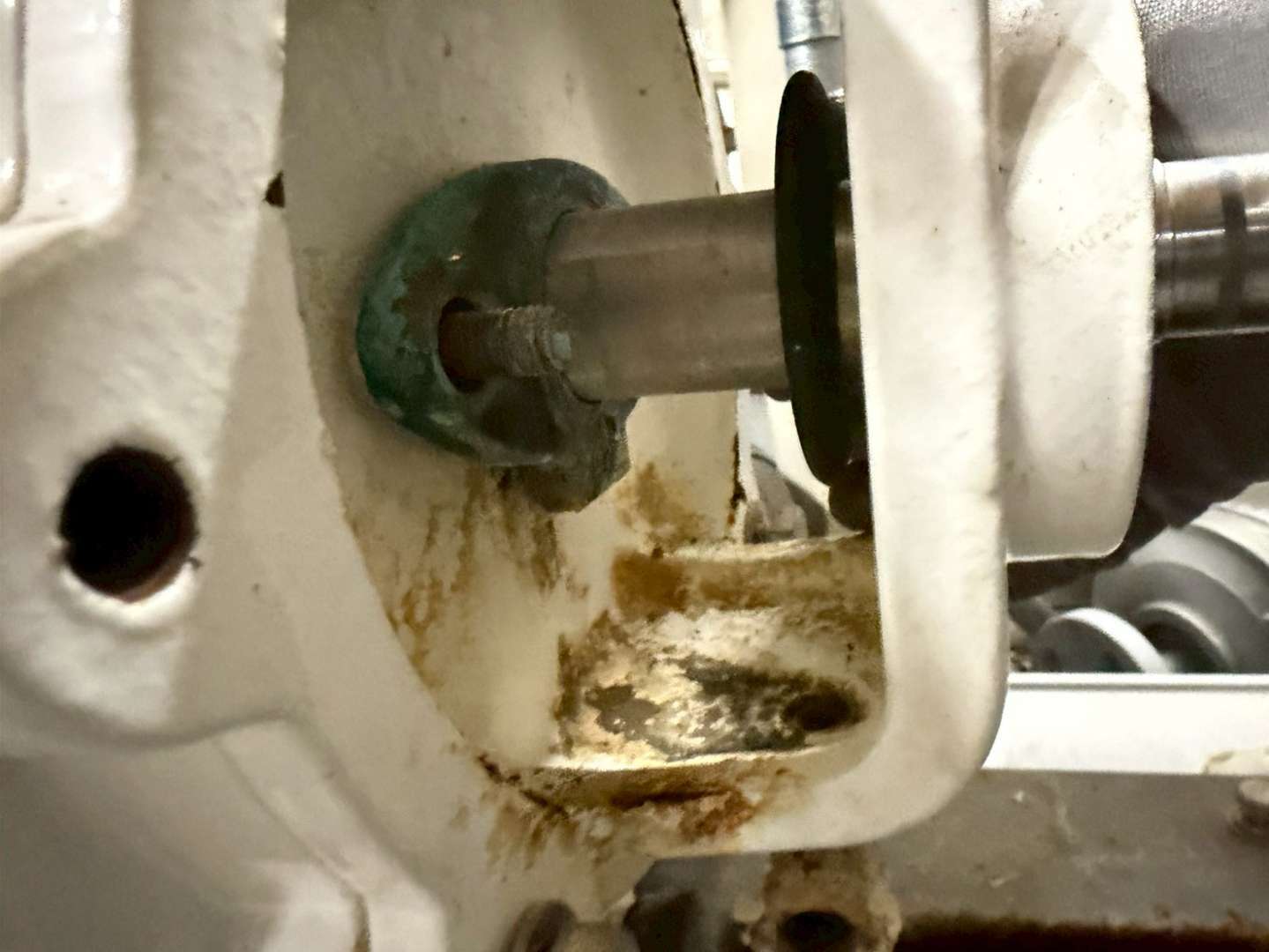

写真: 診断中のポンプ、締め付け過ぎにより調整代がなくなった状態で漏洩。
漏れの原因を正確に特定するために、以下の手順で診断を行います。
目視確認: 漏れの量や発生箇所を確認。滴下頻度（例：毎秒1-2滴が正常）を記録。
パッキンの状態チェック: 摩耗、硬化、ひび割れの有無を確認。
シャフト点検: 傷や腐食を調査。必要に応じて拡大鏡や触診を使用。
締め付け状態の確認: グランドナットの締め付けが適切か確認。
運転条件の確認: ポンプの圧力、温度、回転数を確認し、パッキンの仕様と比較。
4. 応急処置の手順
緊急時には、以下の手順で漏れを一時的に抑えます。
ポンプの停止: 安全のため、ポンプを停止し、電源を切る。
グランドナットの調整: 漏れが軽度の場合、グランドナットを適度に締め、漏れが止まるか確認。
注意: 締めすぎると過熱やシャフト損傷のリスクが高まる。

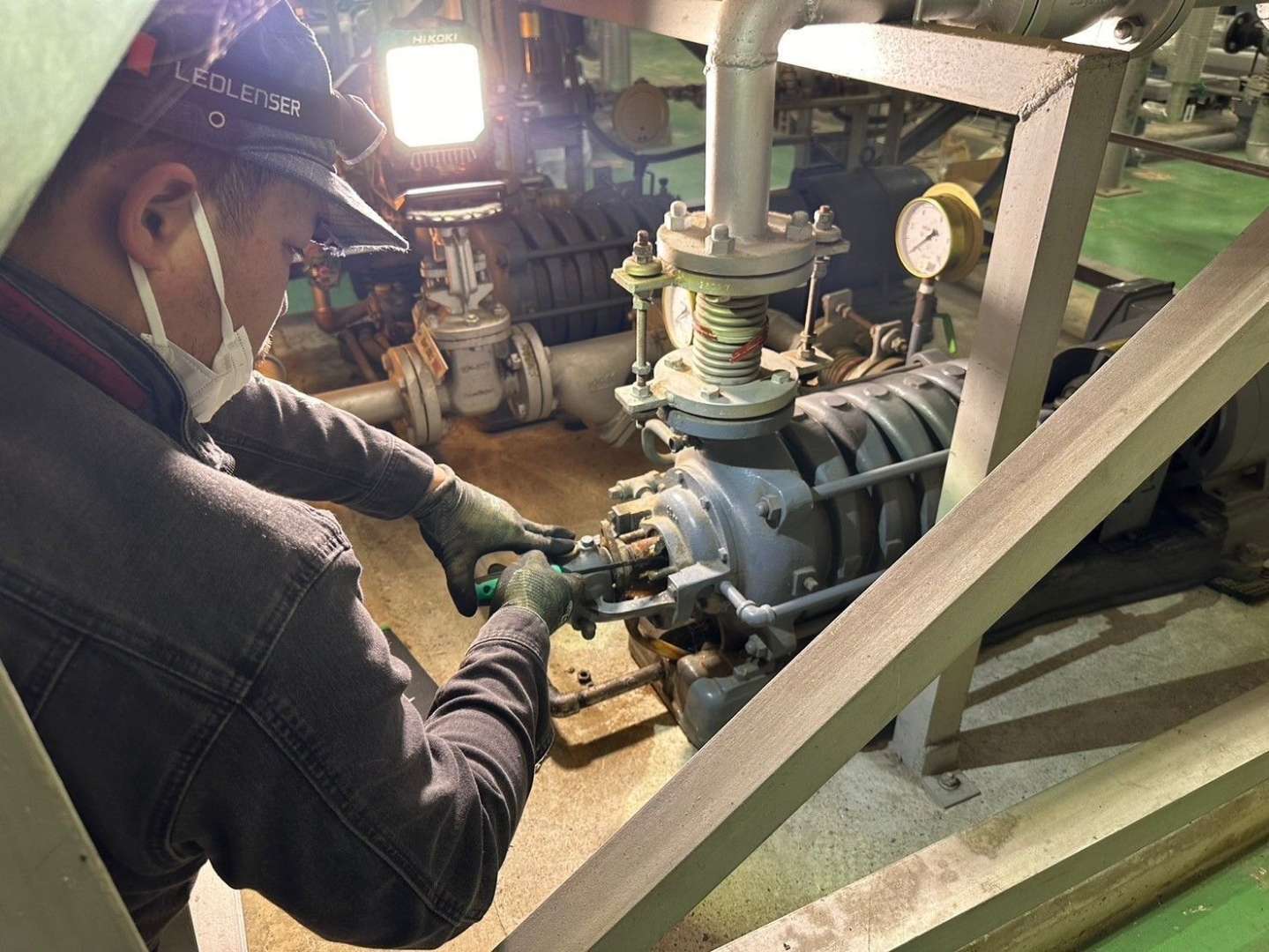

写真5: グランドナット調整中の写真（工具使用の様子）
5. 長期的な解決策と予防メンテナンス
根本的な解決には、以下の対応が必要です。

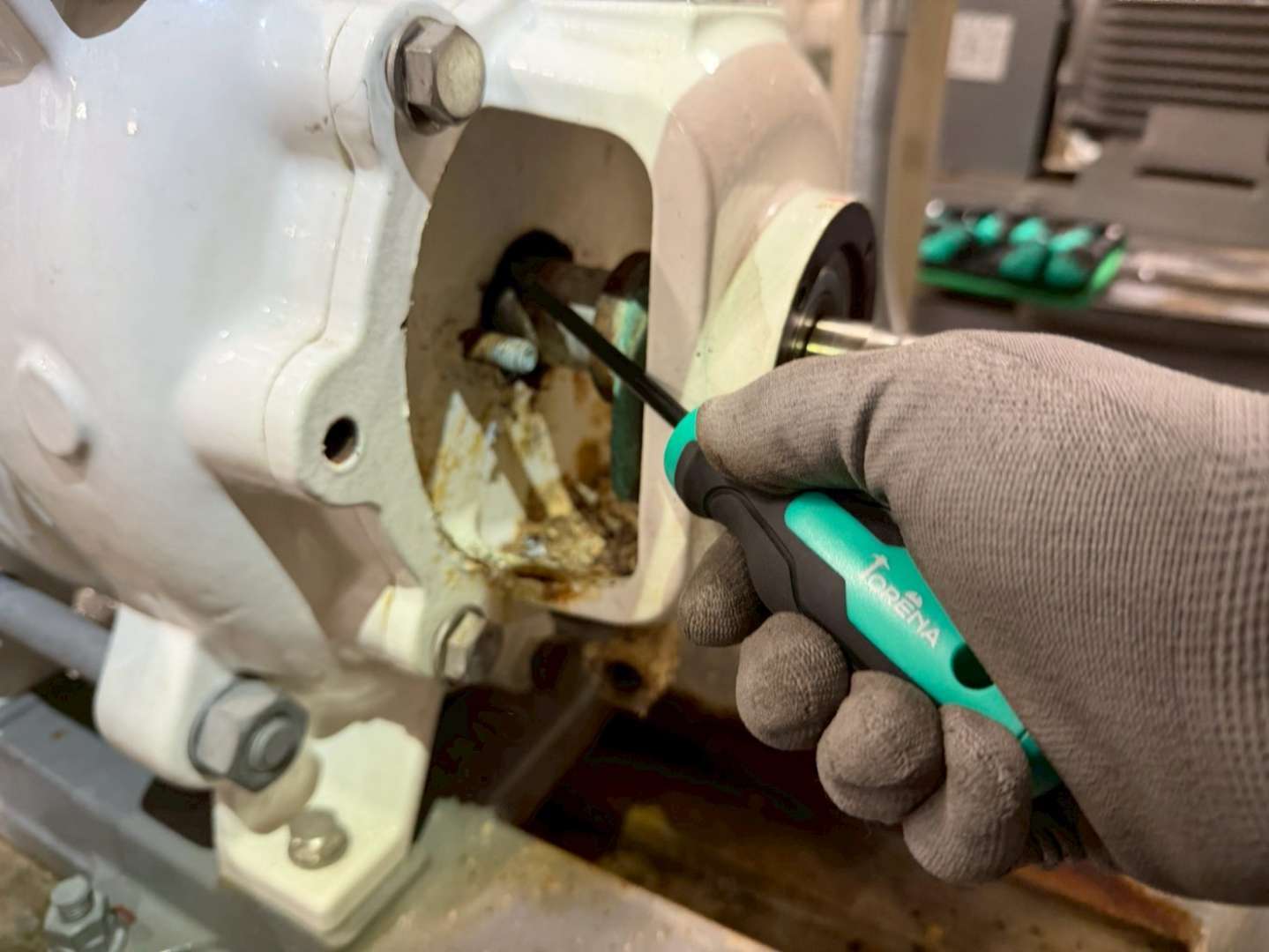

5.1. パッキンの交換
摩耗したパッキンは速やかに交換。
使用環境に適した材質（例：PTFE、グラファイト等）を選定。
5.2. シャフトの修理
腐食や摩耗がある場合は、シャフト交換を実施。
5.3. 定期メンテナンス計画
運用スケジュールに合わせ、3～6か月に一度のパッキン点検。
運転条件のモニタリング（温度、圧力、振動）。
メンテナンススケジュールの作成と記録管理。
6. 実際の事例：茨城県内の対応例
茨城県つくば市の施設で発生したポンプのグランドパッキン漏れに対応した事例を紹介します。漏れ量は1分間に100ml以上で、パッキンの摩耗が原因でした。MULTI INTECの技術者が現地で診断し、パッキンを交換。結果、漏れが完全に停止し、設備の稼働効率が向上しました。
7. よくある質問
Q1: グランドパッキンの漏れはどの程度が異常？
A: 1秒に数滴の漏れは異常の可能性。早急に点検を。
Q2: 自分でパッキン交換は可能？
A: 専門知識が必要なため、プロに依頼することを推奨。
Q3: メンテナンスの頻度は？
A: 3～6か月ごとの点検が理想的。
８．MULTI INTECの専門サービス
茨城県や関東圏でポンプメンテナンスを必要とする場合、MULTI INTECは迅速な対応と高品質なサービスを提供。現地診断から交換、定期点検までお任せください。
